MGM-BIKES

Steuerbox MGM Vers.G
199,00 €   stk.
215,00 €   stk.
inkl. 19% MwSt, zzgl. Versand

Art-Nr. ESB-G
Artikel vorrätig Lieferzeit ca. 1-2 Tage* Lieferzeit ca. 1-2 Tage*

Menge stk.




Steuerbox

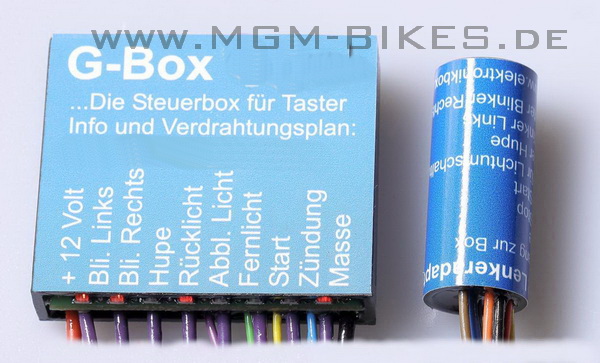

G-BOX mit 1stk. Lenkeradapter für Tastersteuerung , (G-Version 2 hat 2stk. Lekeradapter z.B. Stummellenker)



Dieses ist unsere neuste Elektronikbox für Minitaster.
Die G-Box gibt es mit 1 Lenkeradapter (G),
oder
optional mit mit 2 Lenkeradaptern (G2) für Z-Lenker oder M-Lenker zur bessseren Verlegung .

Sie steuert die wichtigsten elektrischen Funktionen am Motorrad von einer zentralen Stelle.

Folgende Funktion werden von der Elektronikbox unterstützt und können z.T. jederzeit leicht vom Benutzer umprogrammiert werden:

-Steuerung von Blinker, Hupe, Anlasserrelais, Stop
-Steuerung von Fern - und Abblendlicht
-Warnblinkfunktion
-2 x Warnblinken b. Zündung an oder Motor aus
-Einstellbare Rückstellfunktion der Blinker
-Begrenzungslichtfunktion über die Blinker (wie bei den Ami´s)
-1 Taster für Start / Stop oder 2 getrennte Taster für Start / Stop möglich
-Eingang Alarmschalter
-Bremslicht/Rücklicht - Kombination möglich. Dann leuchtet das Bremslicht mit 50%, wenn nicht gebremst wird.
-Kontrolle der Box vom Neutral - und Seitenständerschalter möglich.
-8 Status LED´s an den Kabelausgängen zur leichten Überprüfung der Zustände

ebox_h_shema

Der Lenkeradapter wird an alle Tastschalter angeklemmt und in den Lenker geschoben. Es geht dann nur noch eine dünne Leitung vom Adapter weiter zur Elektronikbox.
Die G-Box hat 8 Status LED´s an den Kabelausgängen, die eine schnelle Installation und Überwachung ermöglichen. Das Gehäuse ist mit Epoxydharz wasserdicht vergossen..

Die verschiedenen Funktionen der Elektronikbox Version G können jederzeit geändert werden. Drücke vor dem Einschalten der Stromversorgung der Box die Hupentaste
und halte sie fest, bis die Stromversorgung an ist. Nach dem Loslassen der Hupentaste ist die Box im Programmodus. Ein einmaliges Warnblinken zeigt den
Programmiermodus an. Durch Drücken des linken oder rechten Blinktasters kannst Du die entsprechende Funktion auswählen, wie sie in der unteren Tabelle dargestellt ist.
Dadurch kommst Du in den nächsten Programmodus, der dann durch 2 maliges Warnblinken angezeigt wird.

Folgende Optionen sind möglich:

Blinkanzahl  Modus  Taster Links  Taster Rechts  Beschreibung

1 x  Showblinken  Aus  An  2 x Blinken beim Einschalten
2 x  Komfortblinker  Aus  An  Komfortblinker schaltet sich selber aus
3 x  Begrenzungslicht  Aus  An  Blinker glimmen mit 20 %, wenn "aus"
4 x  Stop-Bremslicht  Aus  An  Bremslicht leuchtet mit 50 %, wenn "aus"
5 x  Start Stoptaster  1 Taster  2 Taster  1 oder 2 Taster für Start /Stop
6 x  Ständer/Leerlaufs.  Aus  An  Schaltet ggf. Zündung und Starter aus


Die Funktionen werden nach dem 6. Mal Drücken der Hupe fest im E-Eprom gespeichert, können aber jederzeit wieder geändert werden (Tüv und Begrenzungslicht...).
Schalte vor einer Programmänderung die Versorgungsspannung für mindestens 10 Sekunden aus, um die Kondensatoren in der Box zu entladen.

Abmessungen:  E-Box 50 mm x 42 mm x 12 mm, Lenkeradapter 35 mm x 15 mm
Stromverbrauch:  Maximal 20mA bei 12V, bedingt durch die eingebauten LED´s
Gehäuse:  Polycarbonat, mit Epoxyd Harz wasserdicht vergossen
Eingangsspanung:  6 - 13,8V, kurzzeitig bis 20 Volt
Anschlüsse:  Steuerteil 0,5mm², Leistungsteil 1 mm², je 20 cm
Maximale Umgebungstemperatur:  120 Grad Celsius
Zulässiger Strom vom 12V Anschluß:  20 Ampere
